30с976нж
Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.
Показатели назначения 30с976нж
- Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от −40°С до +450°С
- Условия эксплуатации: У1
- Минимальная температура окружающего воздуха: −40°С
Материальное исполнение 30с976нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь 45
- Шпилька, болт: сталь 35ХМ
- Болт откидной или анкерный: сталь 35ХМ
- Прокладка: спирально-навитая
- Набивка сальника: ТРГ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 20Х13
- Наплавка на клине: 20Х13

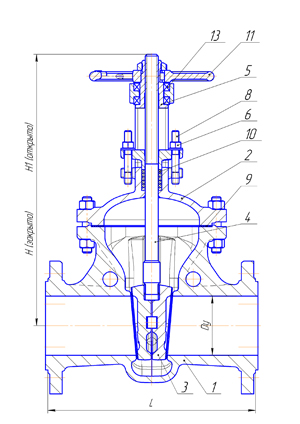

Габаритные размеры 30с976нж
Диаметр, мм |
L, мм |
D, мм |
D1 , мм |
n |
d, мм |
H3 , мм |
DO |
Масса, кг |
50 |
270 |
175 |
135 |
4 |
22 |
345 |
250 |
31,6 |
80 |
321 |
210 |
170 |
8 |
22 |
420 |
300 |
49 |
100 |
359 |
250 |
200 |
8 |
26 |
485 |
350 |
74,5 |
150 |
447 |
340 |
280 |
8 |
33 |
660 |
400 |
140 |
200 |
536 |
405 |
345 |
12 |
33 |
800 |
450 |
245 |
250 |
625 |
470 |
400 |
12 |
39 |
1130 |
500 |
376 |
300 |
714 |
530 |
460 |
16 |
39 |
1335 |
600 |
490 |
400 |
867 |
670 |
585 |
16 |
45 |
1550 |
700 |
1100 |

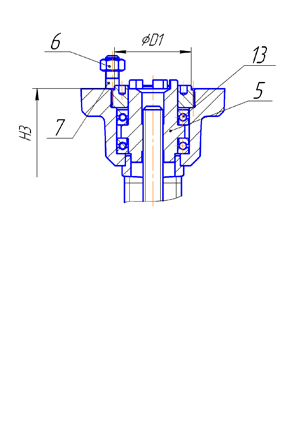

Характеристики задвижек для подбора электропривода
Диаметр, мм |
Тип присоединения электропривода |
Момент, Н*м |
Количество оборотов шпинделя |
50 |
Б |
200 |
14,5 |
80 |
Б |
160 |
16,8 |
100 |
Б |
220 |
21,6 |
150 |
Б |
250 |
26,5 |
200 |
В |
350 |
35 |
250 |
В |
580 |
43 |
300 |
В |
800 |
39 |
400 |
Г |
1492 |
48 |
